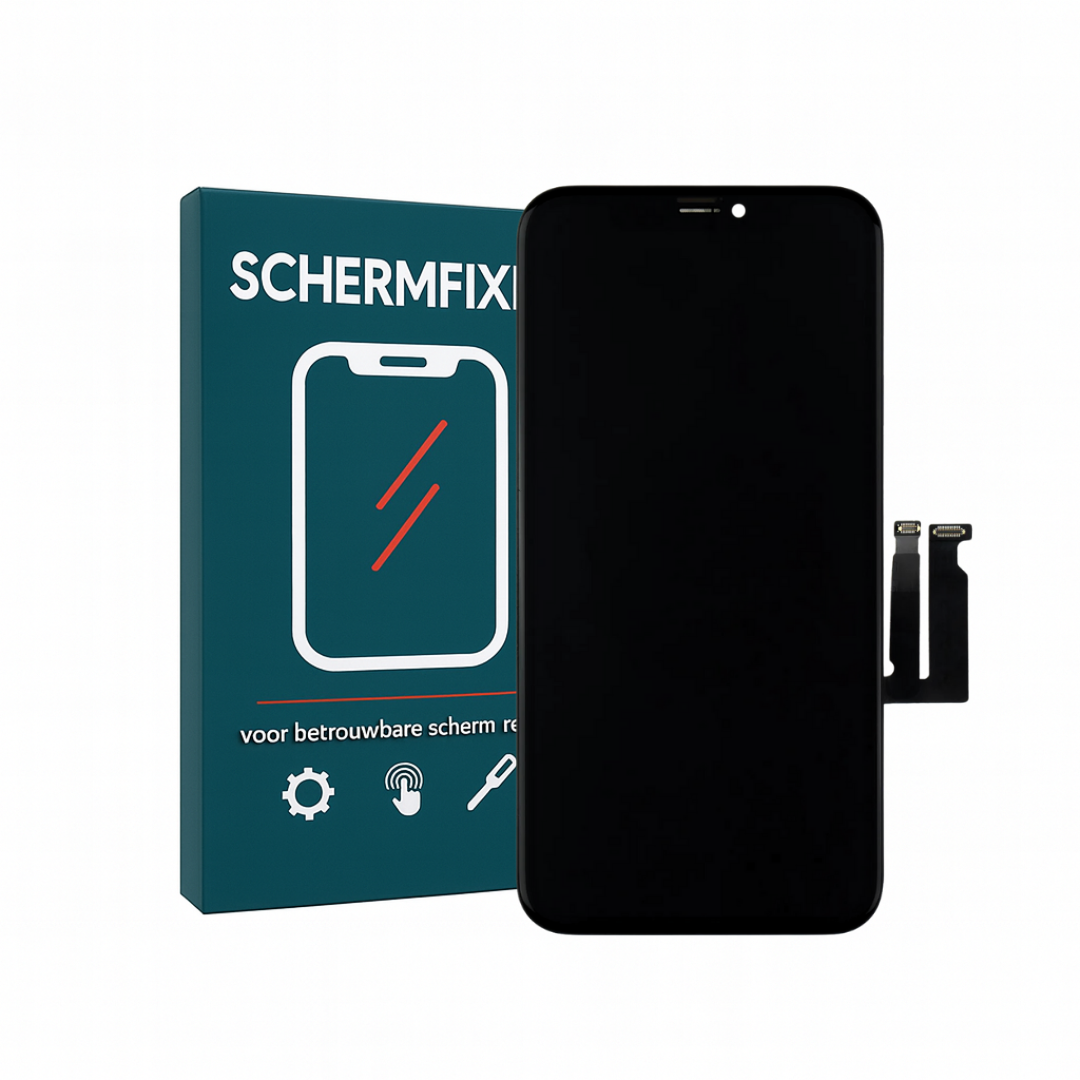

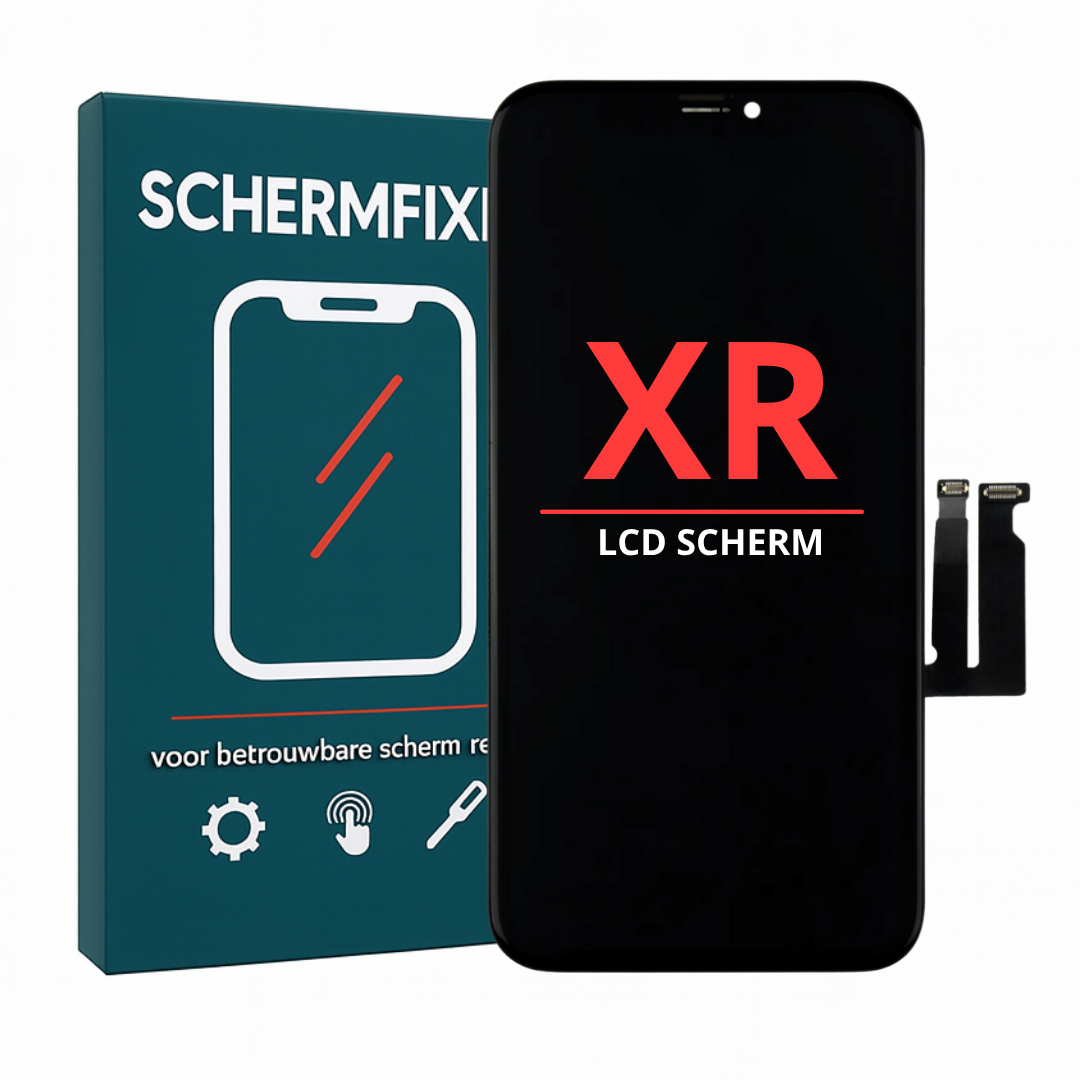

iPhone XR Scherm

Handleiding – iPhone XR Schermvervanging

Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.

Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe-schroevendraaier (buitenkant)
– Tri-point/Y-schroevendraaier (binnenkant)
– Kruiskop-schroevendraaier
– Zuignap
– Plastic plectrums / openingstools

Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn

————————————

Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de oplaadpoort) eruit.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn. De waterdichte lijmlaag wordt dan zachter.
– Kier maken: plaats de zuignap op het scherm, net boven de home-knop-positie (of onderkant bij Face ID-modellen), en trek voorzichtig totdat er een kleine opening ontstaat tussen glas en frame.
– Lossnijden: steek een plastic plectrum voorzichtig in de opening en beweeg dit langs de randen om de lijm door te snijden.
– Belangrijk: steek het plectrum niet te diep naar binnen aan de **rechterkant**, daar lopen kwetsbare verbindingskabels. Hetzelfde geldt voor de bovenkant van het scherm bij de Face ID-module.

– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de **rechterkant**. Het scherm draait dus naar **rechts** open.
Zet het scherm ergens zachtjes tegenaan zodat de kabels niet strak komen te staan. Let op dat je het scherm niet verder dan 90° openklapt om kabelschade te voorkomen.

————————————

Stap 3: Kabels losmaken
– Stroom eraf: begin altijd met het loshalen van de batterij.
– Schroef het metalen afdekplaatje van de batterijconnector los (meestal Y-schroeven) en verwijder het plaatje.
– Wip de batterijconnector voorzichtig los van het moederbord met een plastic tool.

– Verwijder nu het plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los van het moederbord.

– Maak tot slot de connector van de sensor-/Face ID-module los (de kabel die naar de bovenkant van het scherm loopt).
– Nu is het scherm volledig los van de behuizing.

————————————

Stap 4: Onderdelen overzetten
Nieuwe schermen worden meestal “kaal” geleverd. Je moet de oorspeaker en sensor-/Face ID-module van het oude scherm overzetten naar het nieuwe scherm.

– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied eventueel licht, want onderdelen kunnen vastgelijmd zijn.
– Wip de microfoon en sensoren (zoals licht- en nabijheidssensor) voorzichtig los.
– Plaats de complete module netjes op het nieuwe scherm en schroef deze weer vast.

Belangrijk:
– Beschadig je Face ID-hardware, dan is dit niet te herstellen. Werk daarom rustig en heel precies.

————————————

Stap 5: Montage
– Verwijder oude lijmresten van het frame.

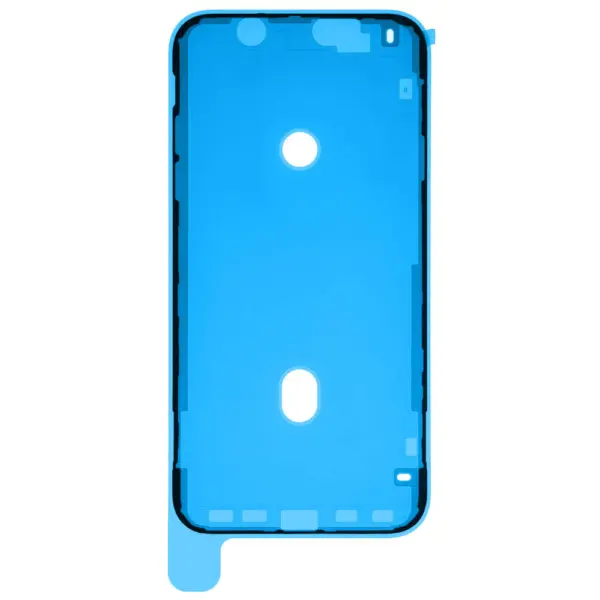

– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit de kabels van het nieuwe scherm én de overgezette sensor-/Face ID-module weer aan op het moederbord.
– Sluit als allerlaatste de batterij weer aan.
– Schroef alle metalen afdekplaatjes terug op hun plek.

Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of het scherm goed werkt.
– Werkt er iets niet? Meestal zit een connector dan niet goed vast. Druk alle stekkers nog eens rustig na.

– Druk het scherm daarna voorzichtig dicht, begin bij de bovenrand. Je hoort lichte “klikjes” als het scherm in het frame valt.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant weer vast.
