Handleiding – iPhone SE 2022 (3e generatie) Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe-schroevendraaier (buitenkant)
– Tri-point/Y-schroevendraaier (binnenkant)
– Kruiskop-schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de oplaadpoort) eruit.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn zodat de waterdichte lijmlaag zachter wordt.
– Kier maken: plaats de zuignap op het onderste deel van het scherm en trek voorzichtig totdat er een kleine opening ontstaat tussen glas en frame.
– Lossnijden: steek een plastic plectrum voorzichtig in de opening en beweeg dit langs de randen om de lijm door te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de rechterkant, daar lopen kwetsbare verbindingskabels.
Ook bij de bovenkant van het scherm bevinden zich gevoelige flexkabels.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de rechterkant. Het scherm draait dus naar rechts open.
Zet het scherm ergens zachtjes tegenaan zodat kabels niet strak komen te staan. Klap nooit verder dan 90° open om kabelschade te voorkomen.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: begin altijd met het loshalen van de batterij.
– Schroef het metalen afdekplaatje van de batterijconnector los en verwijder het plaatje.
– Wip de batterijconnector voorzichtig los van het moederbord met een plastic tool.
– Verwijder vervolgens het plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector van de Touch ID-/sensor-module los (de kabel die naar de home-knop loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten

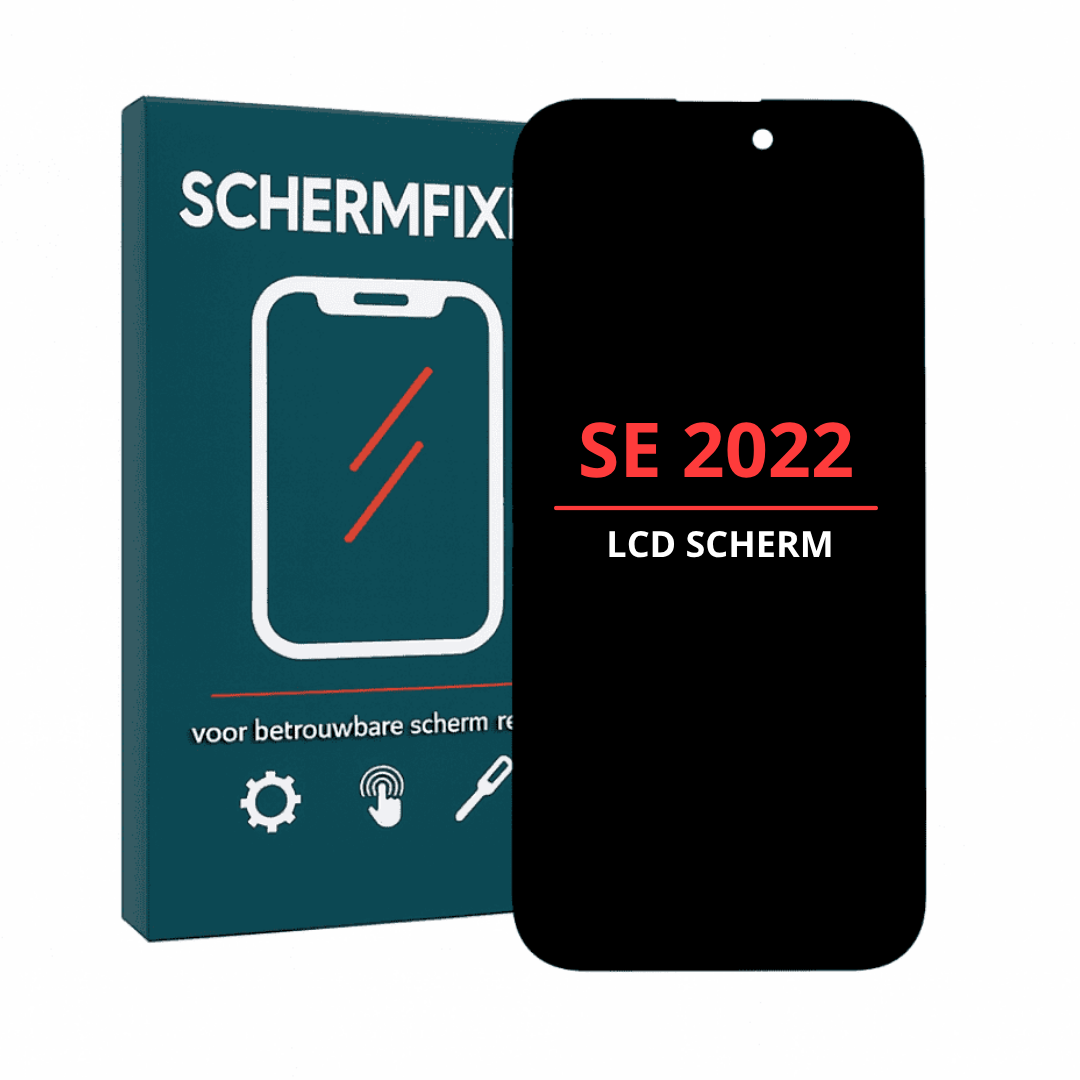

Nieuwe schermen worden meestal “kaal” geleverd. Je moet de oorspeaker, sensormodule en homebutton van het oude scherm overzetten.
– Schroef de module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied eventueel licht, want onderdelen kunnen vastgelijmd zijn.
– Wip de microfoon en sensoren (zoals licht- en nabijheidssensor) voorzichtig los.
– Let goed op bij de homebutton: deze is uniek gekoppeld aan het moederbord en moet 1-op-1 worden overgezet om Touch ID te behouden.
– Plaats de complete module netjes op het nieuwe scherm en schroef deze weer vast.
Belangrijk:
– Beschadiging van de homebutton-hardware betekent verlies van Touch ID, en dit is niet te herstellen.
————————————
Stap 5: Montage
– Verwijder oude lijmresten van het frame.

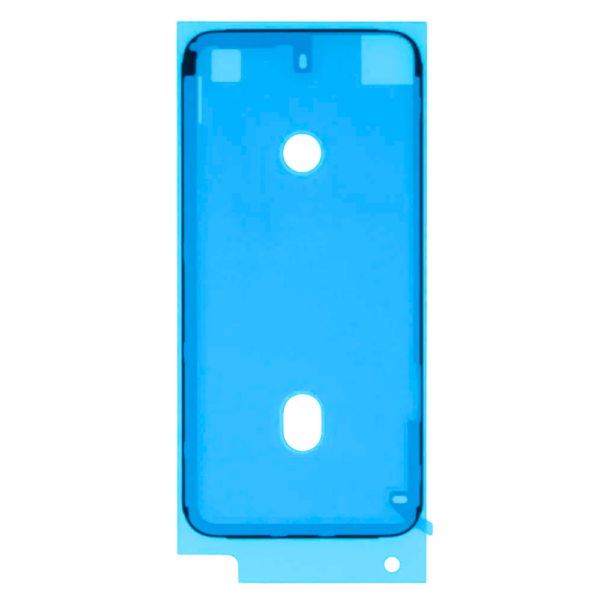

– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit de kabels van het nieuwe scherm én de overgezette sensormodules weer aan op het moederbord.
– Sluit als allerlaatste de batterij weer aan.
– Schroef alle metalen afdekplaatjes terug op hun plek.
Testen:
– Zet het toestel aan of sluit het aan op de oplader om te controleren of het scherm goed werkt.
– Test ook Touch ID — werkt dit niet, dan is de homebuttonkabel niet goed aangesloten.
– Druk het scherm daarna voorzichtig dicht, begin bij de bovenrand. Je hoort lichte “klikjes” als het scherm in het frame valt.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant weer vast.
|
