Handleiding – iPhone 15 Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de USB-C poort) los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes om de waterdichte lijm zachter te maken.
– Kier maken: plaats de zuignap op het onderste deel van het scherm en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm voorzichtig door te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen de kwetsbare flexkabels die het scherm verbinden met het moederbord.
Ook bovenaan zitten gevoelige Face ID-/sensorcomponenten.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm tegen iets aan om de kabels niet te belasten.
Klap nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Verwijder vervolgens het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels voorzichtig los.
– Maak daarna de connector los van de sensor-/Face ID-module (de kabel bovenaan het scherm).
Nu is het scherm volledig verwijderd van de behuizing.
————————————
Stap 4: Onderdelen overzetten

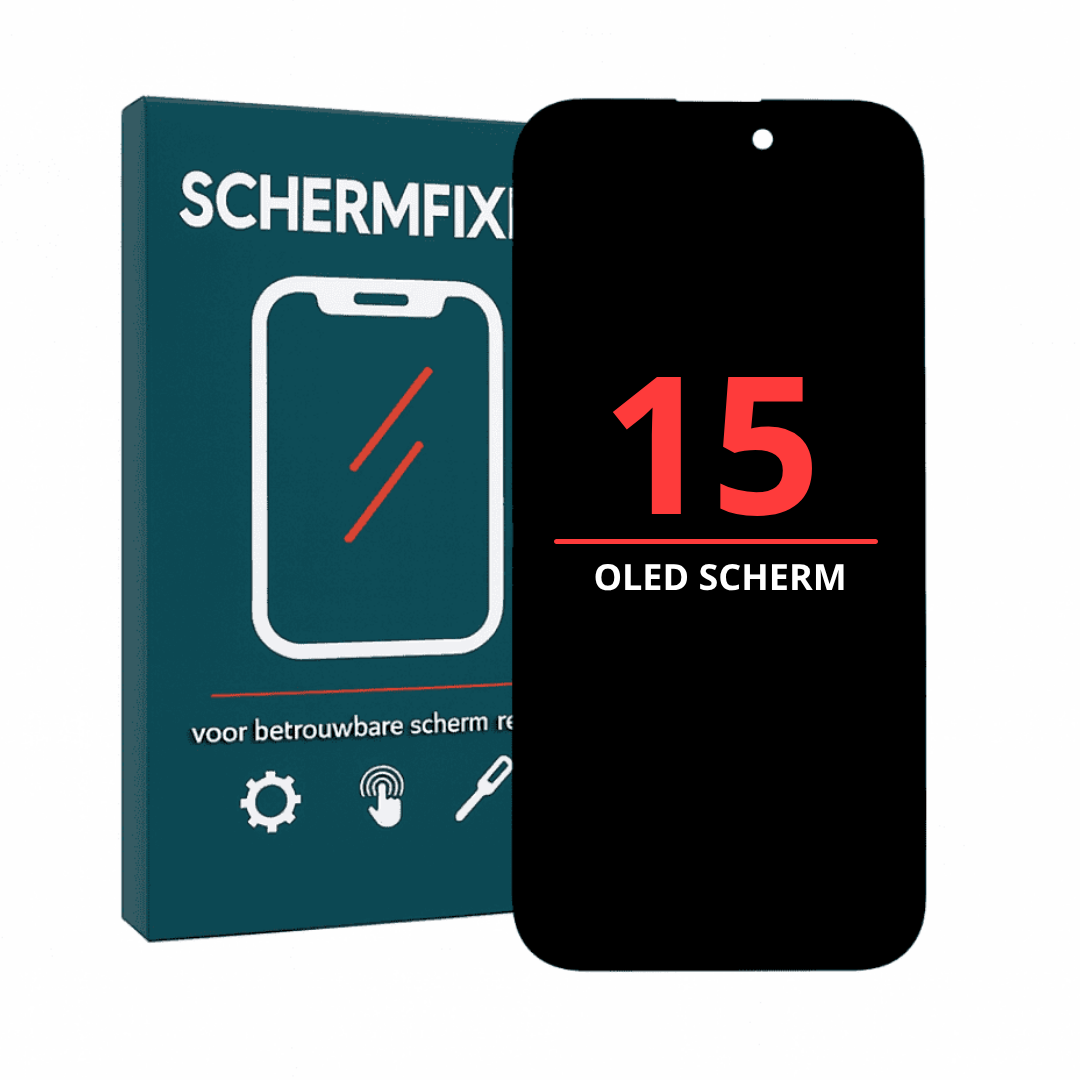

Het nieuwe scherm wordt geleverd zonder Face ID-/oorspeaker-/sensormodule. Je moet deze dus overzetten.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor en lichtsensor voorzichtig los.
– Plaats de volledige module zorgvuldig op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is extreem gevoelig en bij beschadiging permanent onbruikbaar. Werk dus zeer precies.
————————————
Stap 5: Montage
– Verwijder oude lijmresten van het frame.

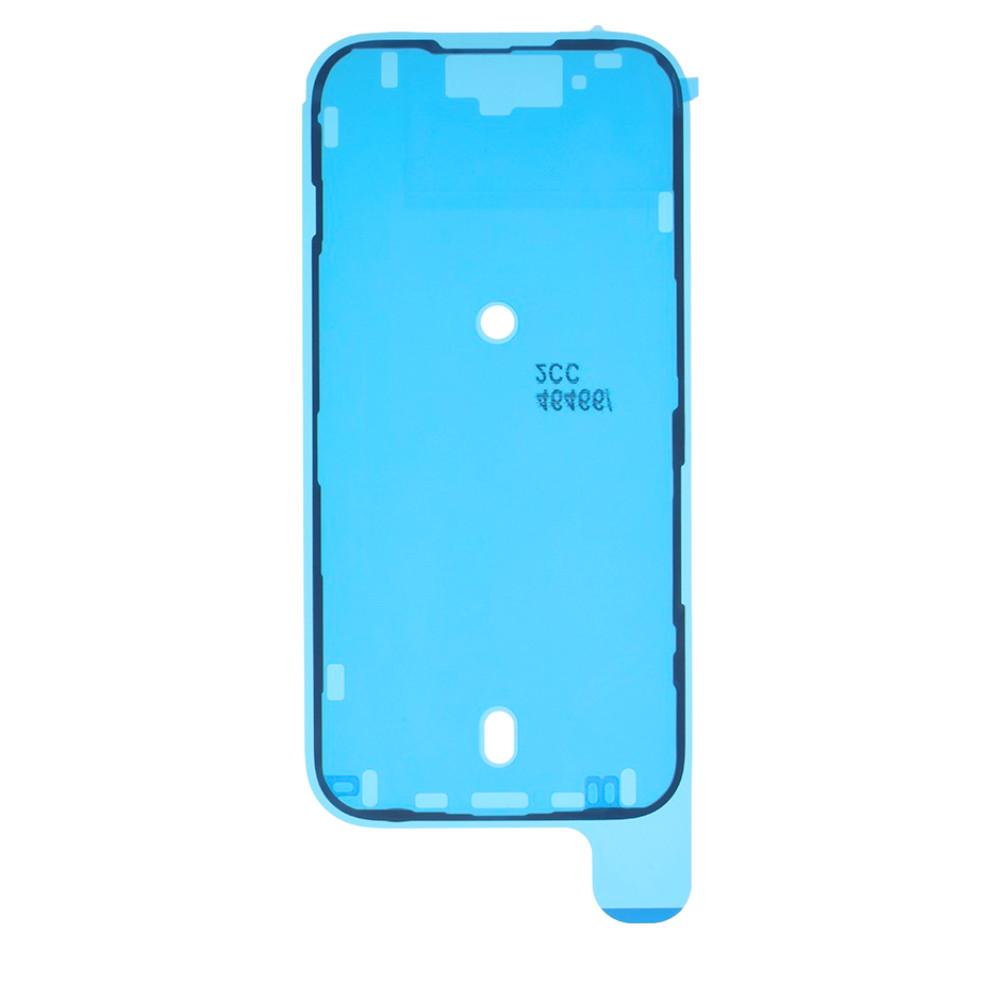

– Plaats indien aanwezig een nieuwe waterdichte framesticker.
– Sluit de schermkabels én de sensormodule weer aan op het moederbord.
– Plaats alle metalen beschermplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of het scherm correct functioneert.
– Werkt iets niet? Dan is er meestal een connector niet volledig vastgeklikt — druk deze rustig opnieuw in.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai tot slot de twee pentalobe-schroeven onderaan weer vast.
|
