Handleiding – iPhone 15 Pro Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de USB-C poort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes zodat de waterdichte lijm zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen de kwetsbare schermkabels.
Bovenaan zitten bovendien gevoelige Face ID- en sensormodules.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm tegen iets aan zodat de flexkabels niet worden belast.
Klap nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen plaatje los dat de batterijconnector beschermt (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los.
– Verwijder daarna het metalen afdekplaatje over de schermconnectoren.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak vervolgens de connector los van de sensor-/Face ID-module (de kabel bovenaan het scherm).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten

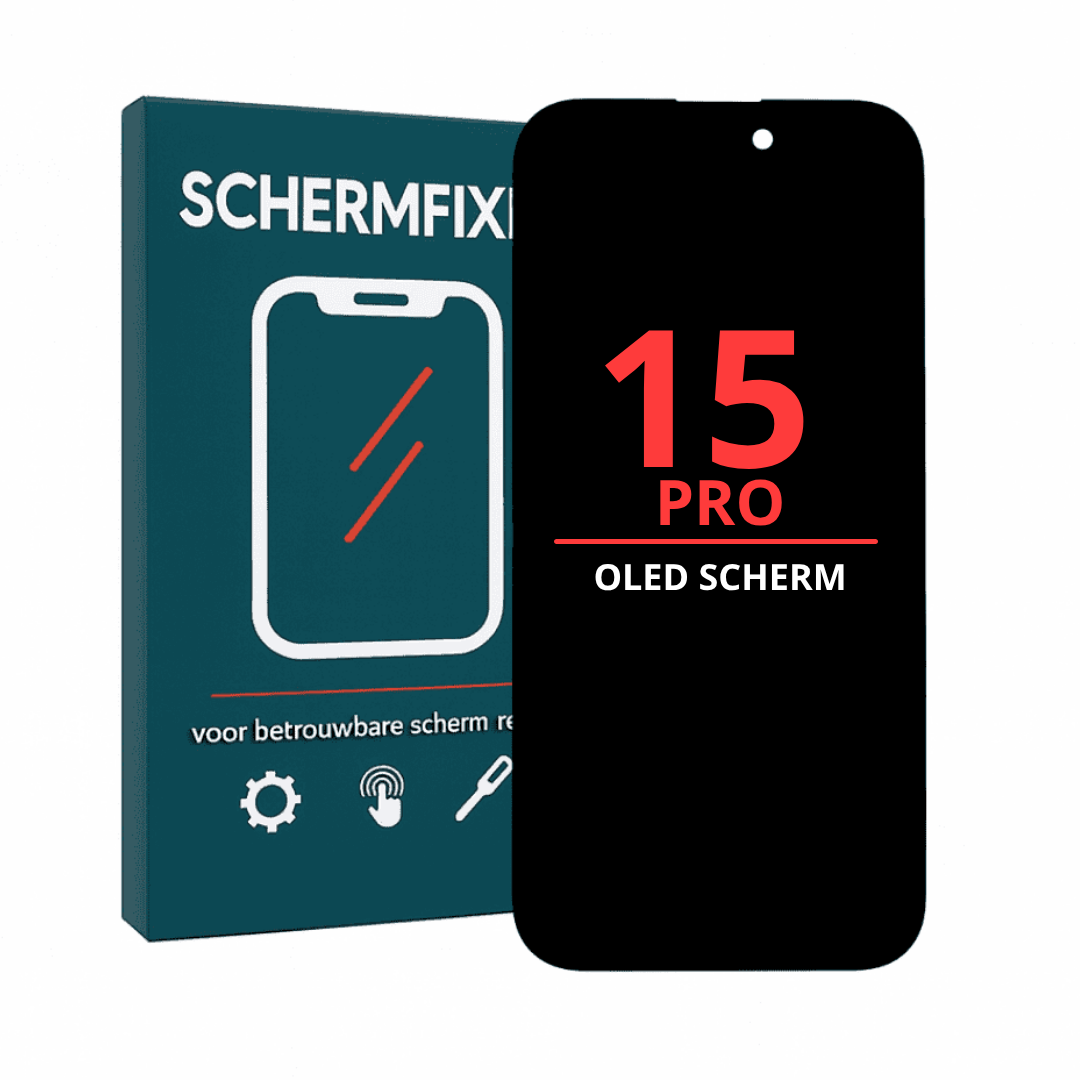

Het nieuwe scherm wordt geleverd zonder Face ID-/oorspeaker-/sensormodule. Die moet je dus overzetten.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm de omgeving licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor en lichtsensor voorzichtig los.
– Plaats de complete module op het nieuwe scherm en schroef deze weer vast.
Belangrijk:
– Face ID is extreem gevoelig. Beschadiging is permanent en niet te herstellen. Werk dus zeer nauwkeurig.
————————————
Stap 5: Montage
– Maak het frame schoon en verwijder alle oude lijmresten.
– Gebruik indien aanwezig een nieuwe waterdichte framesticker.
– Sluit de schermkabels en de sensormodule aan op het moederbord.
– Sluit als allerlaatste de batterij aan.
– Schroef alle beschermplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of alles werkt.
– Werkt iets niet? In 90% van de gevallen zit een connector niet volledig vast — druk deze nogmaals aan.
– Druk daarna het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai tot slot de twee pentalobe-schroeven onderaan weer vast.
|
