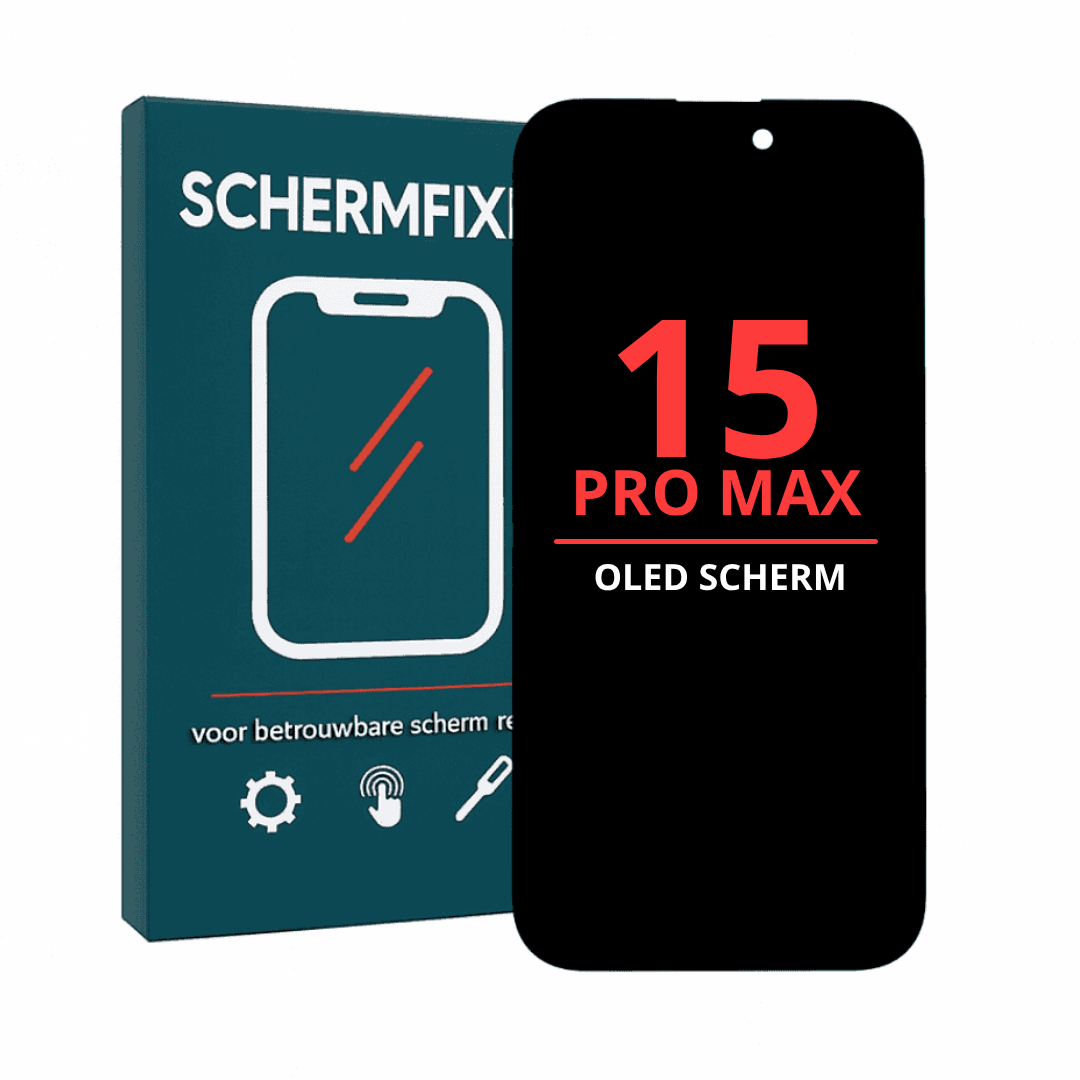

Handleiding – iPhone 15 Pro Max Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de USB-C poort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes zodat de waterdichte lijm zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de gehele rand om de lijm voorzichtig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen de kwetsbare flexkabels van het scherm.
Ook aan de bovenkant bevinden zich gevoelige Face ID- en sensorcomponenten.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Laat het scherm tegen iets rusten zodat de kabels niet onder spanning komen te staan.
Klap nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen afdekplaatje dat de batterijconnector beschermt los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los.
– Verwijder vervolgens het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels los van het moederbord.
– Maak daarna de connector van de sensor-/Face ID-module los (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten
Het nieuwe scherm wordt geleverd zonder oorspeaker-/Face ID-/sensormodule. Je moet deze dus overzetten.
– Schroef de gehele module van de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om eventuele lijm los te maken.
– Wip de nabijheidssensor, lichtsensor, microfoon en andere componenten voorzichtig los.
– Plaats de volledige module netjes over op het nieuwe scherm en schroef deze stevig vast.
Belangrijk:
– De Face ID-module is extreem gevoelig en kan bij beschadiging niet worden gerepareerd. Werk dus heel precies.
————————————
Stap 5: Montage
– Verwijder oude lijmresten van het frame.
– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit alle schermkabels én de sensormodule weer aan op het moederbord.
– Sluit als laatste de batterij aan.
– Schroef alle metalen afdekplaatjes weer terug op hun plek.
Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of het scherm werkt.
– Werkt iets niet? Dan is een connector waarschijnlijk niet volledig vastgeklikt — druk deze opnieuw aan.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai tot slot de twee pentalobe-schroeven onderaan weer vast.
|
