Handleiding – iPhone 15 Plus Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de USB-C-poort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes zodat de waterdichte lijm zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm langzaam los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen de kwetsbare verbindingskabels van het scherm.
Ook bovenaan bevinden zich gevoelige Face ID- en sensoronderdelen.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Laat het scherm tegen iets rusten zodat de kabels niet onder spanning komen te staan.
Klap nooit verder dan 90° open om schade te voorkomen.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen afdekplaatje dat de batterijconnector beschermt los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los met een plastic tool.
– Verwijder vervolgens het metalen plaatje dat de schermconnectoren beschermt.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak ten slotte de connector van de sensor-/Face ID-module los (de kabel bovenaan het scherm).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten

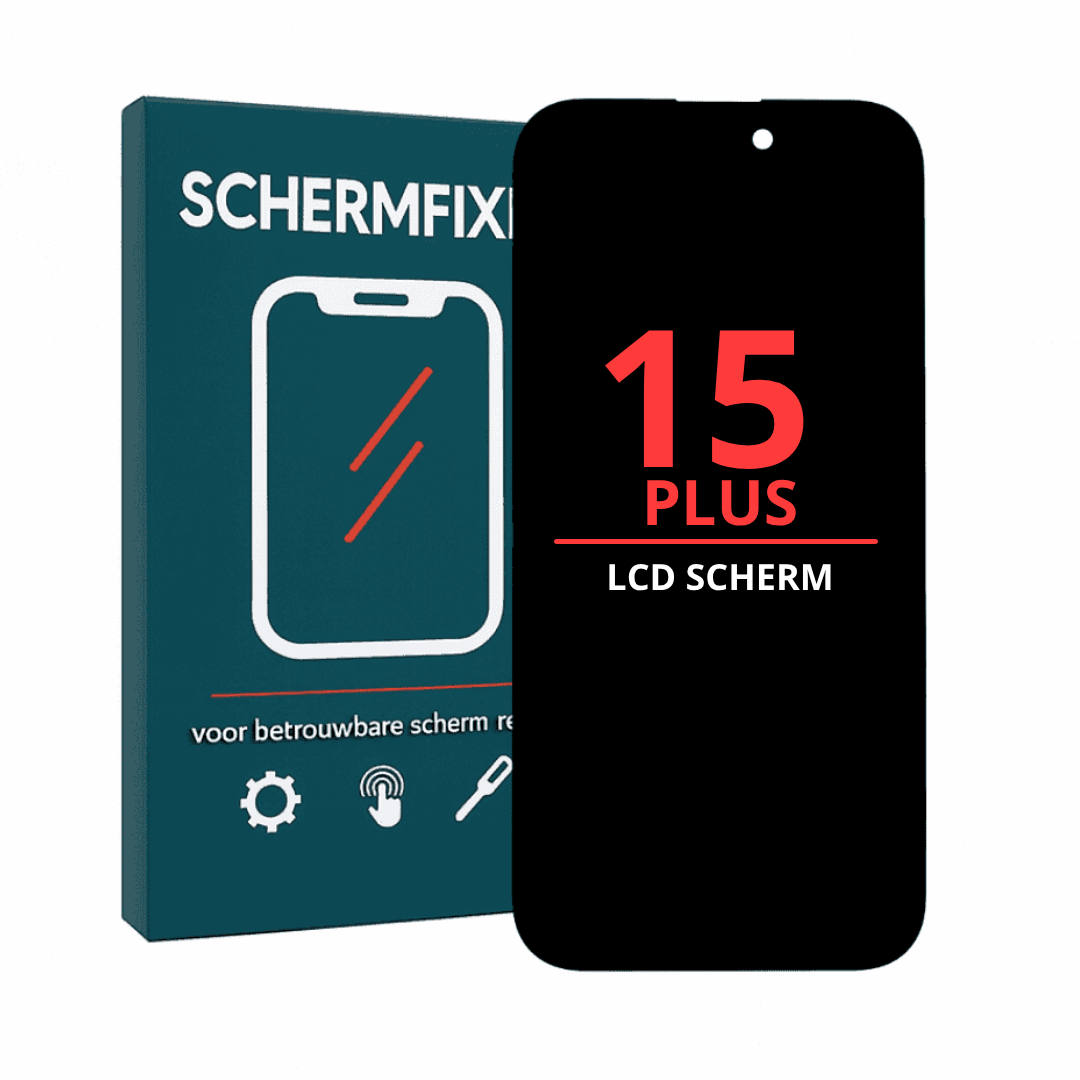

Het nieuwe scherm wordt geleverd zonder Face ID-/oorspeaker-/sensormodule. Deze moet worden overgezet.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor, lichtsensor en andere onderdelen voorzichtig los.
– Plaats de volledige module zorgvuldig over op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is zeer gevoelig. Elke beschadiging is permanent en niet te herstellen. Werk dus uiterst precies.
————————————
Stap 5: Montage
– Verwijder oude lijmresten uit het frame.

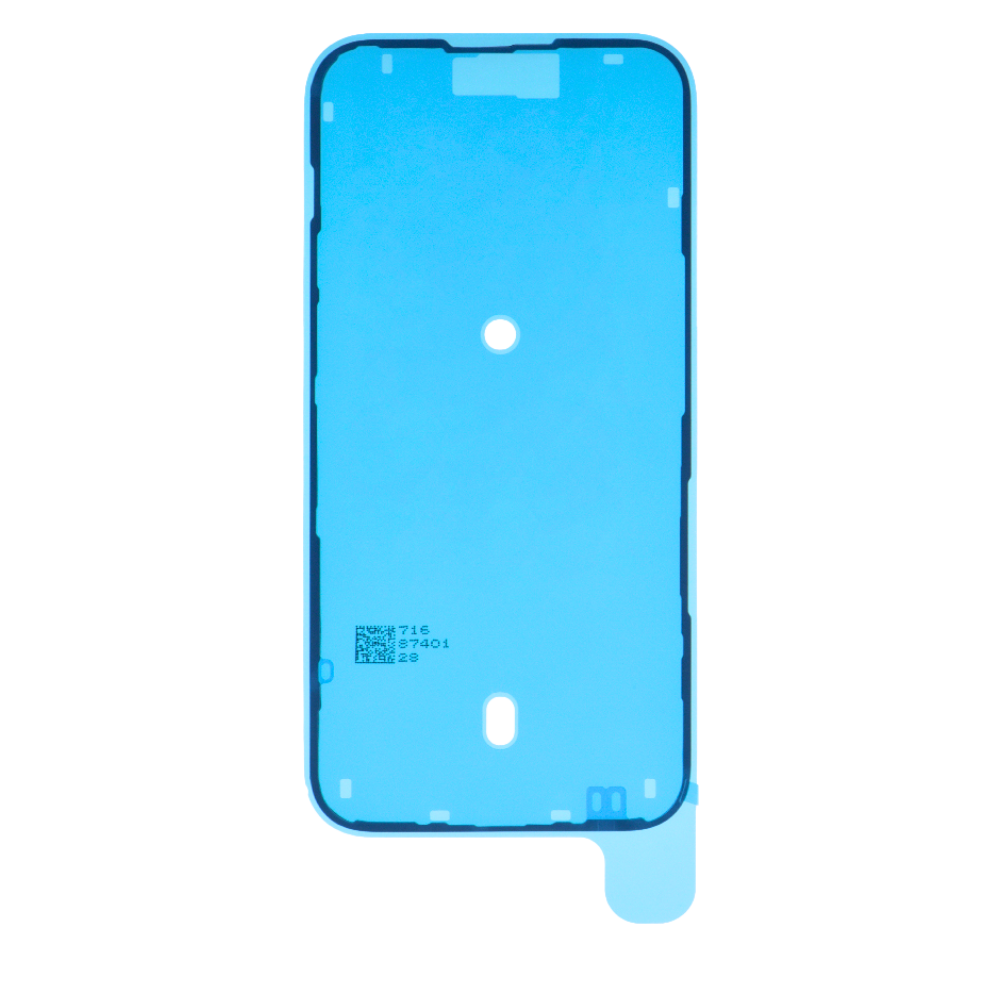

– Plaats indien beschikbaar een nieuwe waterdichte framesticker.
– Sluit de schermkabels en de sensormodule aan op het moederbord.
– Sluit als laatste de batterij opnieuw aan.
– Plaats alle metalen afdekplaatjes terug.
Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of alles correct werkt.
– Werkt er iets niet? Dan zit meestal een connector niet goed vast — klik deze opnieuw in.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai daarna de twee pentalobe-schroeven onderaan weer vast.
|
