Handleiding – iPhone 14 Pro Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de oplaadpoort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes om de waterdichte lijm zachter te maken.
– Kier maken: plaats de zuignap aan de onderzijde en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm zorgvuldig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar bevinden zich de kwetsbare verbindingskabels.
Ook aan de bovenkant bevinden zich Face ID- en sensormodules die gevoelig zijn voor schade.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm tegen iets aan zodat de kabels niet strak komen te staan.
Klap het scherm nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen afdekplaatje dat de batterijconnector beschermt los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los van het moederbord.
– Verwijder vervolgens het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels voorzichtig los.
– Maak daarna de connector van de sensor-/Face ID-module los (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig verwijderd van de behuizing.
————————————
Stap 4: Onderdelen overzetten

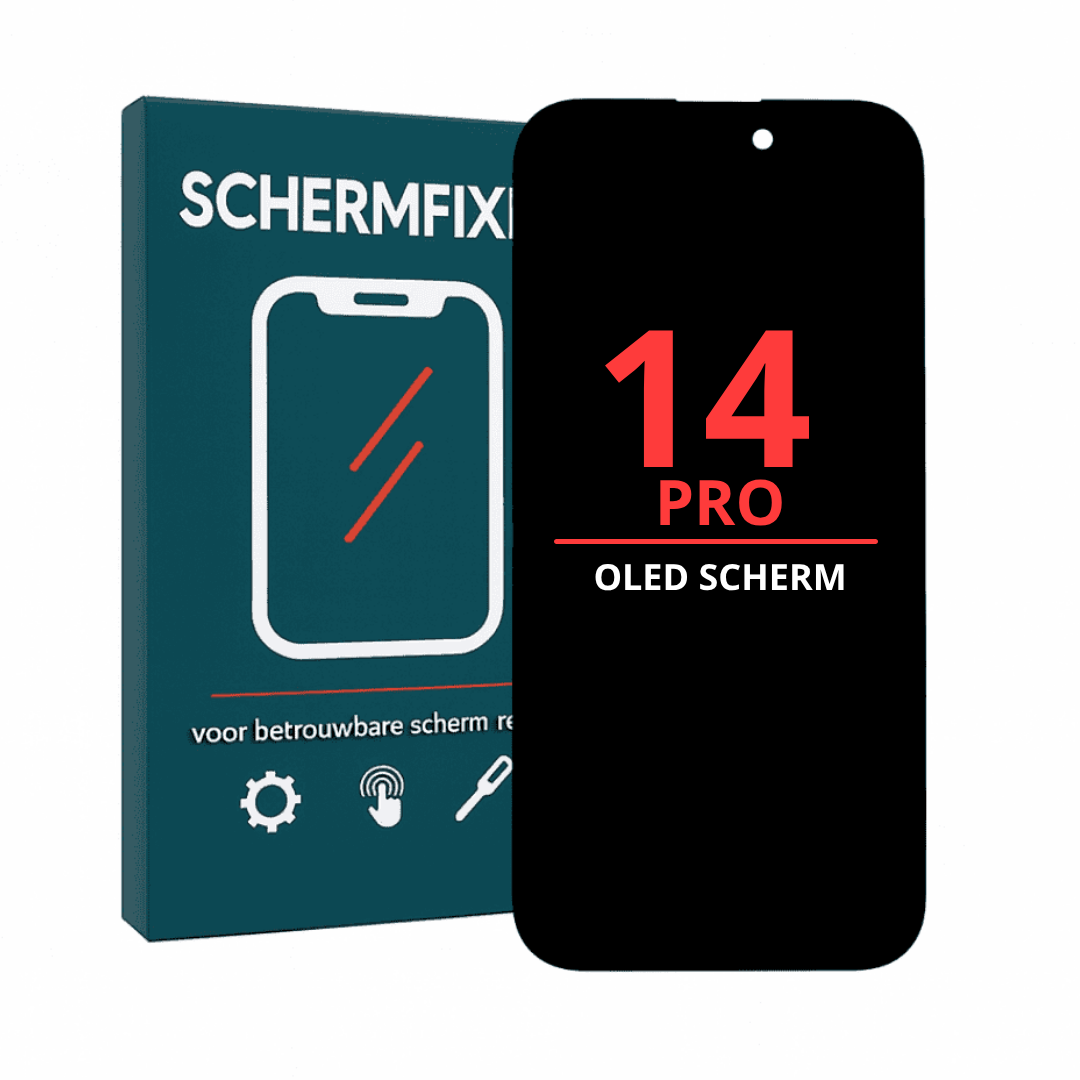

Het nieuwe scherm wordt geleverd zonder Face ID-/oorspeaker-/sensormodule. Je moet deze dus overzetten.
– Schroef de hele module aan de bovenkant van het oude scherm los.
– Verwarm het gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor, lichtsensor en overige sensoren voorzichtig los.
– Plaats de complete module zorgvuldig op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is extreem gevoelig en onherstelbaar bij schade. Werk daarom heel nauwkeurig.
————————————
Stap 5: Montage
– Verwijder alle oude lijmresten van het frame.

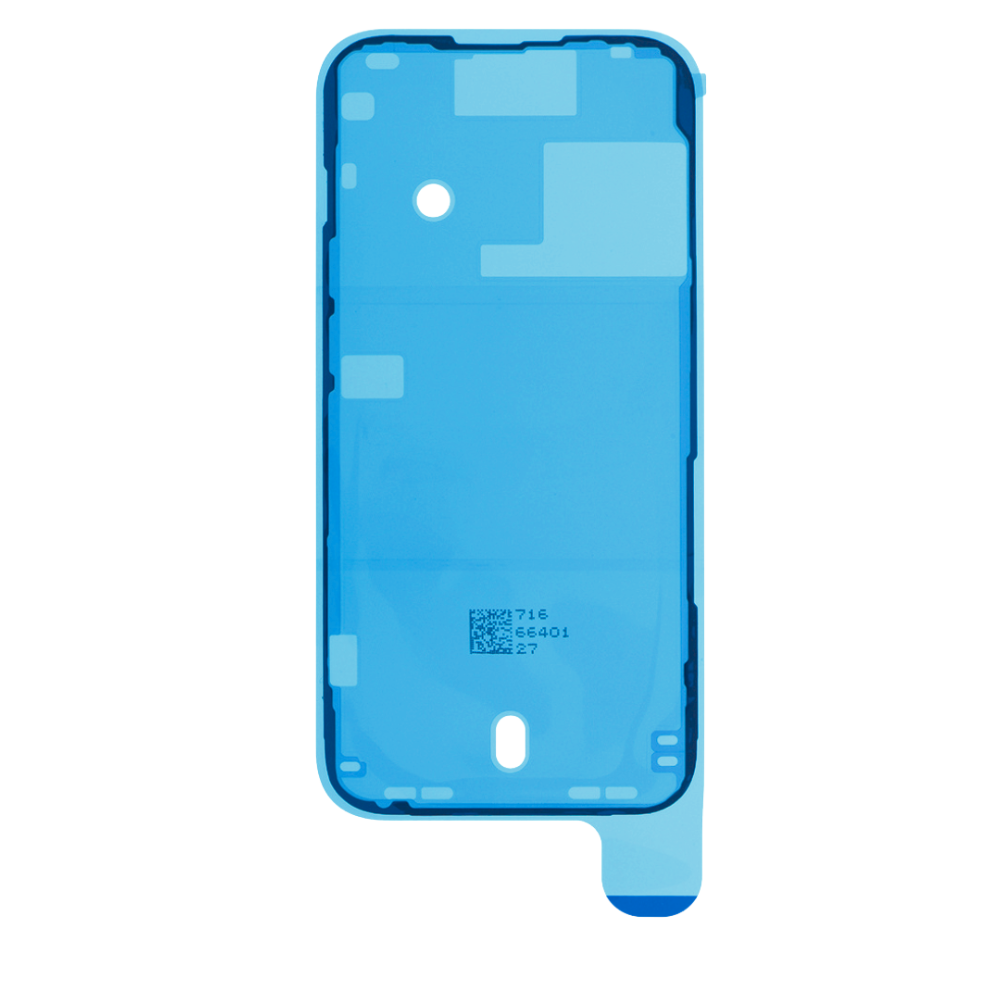

– Plaats indien aanwezig een nieuwe waterdichte framesticker.
– Sluit de schermkabels en de overgezette sensormodule weer aan op het moederbord.
– Sluit als allerlaatste de batterij aan.
– Plaats alle metalen afdekplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of het scherm goed werkt.
– Werkt iets niet? Dan zit er meestal een connector niet goed vast — klik deze opnieuw in.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant weer vast.
|
