Handleiding – iPhone 14 Pro Max Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de oplaadpoort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes om de waterdichte lijm zachter te maken.
– Kier maken: plaats de zuignap onderaan het scherm en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm zorgvuldig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar bevinden zich de kwetsbare verbindingskabels van het scherm.
Ook aan de bovenkant bevinden zich Face ID- en sensormodules die gevoelig zijn voor schade.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Laat het scherm tegen iets rusten zodat de kabels niet onder spanning komen te staan.
Klap nooit verder dan 90° open om kabelschade te voorkomen.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen afdekplaatje los dat de batterijconnector beschermt (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los met een plastic tool.
– Verwijder daarna het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector van de sensor-/Face ID-module los (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten
Nieuwe schermen worden geleverd zonder Face ID-/oorspeaker-/sensormodule.
Je moet deze dus overzetten van het oude scherm.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om eventuele lijm los te maken.
– Wip de microfoon, lichtsensor, nabijheidssensor en overige modules voorzichtig los.
– Plaats de volledige module netjes op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is extreem gevoelig en permanent onbruikbaar bij beschadiging. Werk dus met grote precisie.
————————————
Stap 5: Montage
– Verwijder oude lijmresten uit het frame.

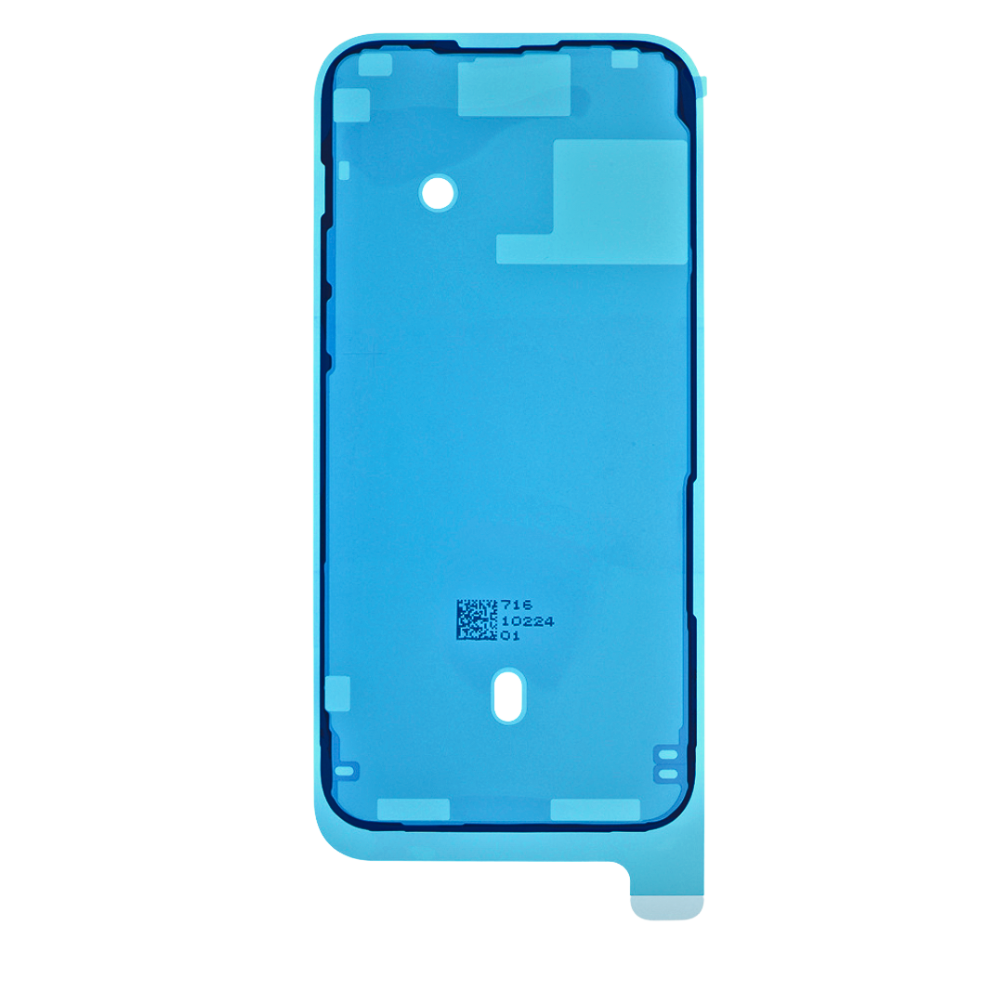

– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit de schermkabels en de Face ID-/sensormodule aan op het moederbord.
– Sluit daarna als laatste de batterij aan.
– Plaats alle metalen afdekplaatjes terug op hun plek.
Testen:
– Zet het toestel aan of sluit het aan op de oplader om te controleren of het scherm correct functioneert.
– Werkt iets niet? Vaak is een connector niet volledig vastgeklikt — druk deze rustig opnieuw aan.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai tot slot de twee pentalobe-schroeven aan de onderkant weer vast.
|
