Handleiding – iPhone 14 Plus Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de oplaadpoort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes zodat de waterdichte lijm zacht wordt.
– Kier maken: plaats de zuignap aan de onderzijde en trek voorzichtig omhoog tot er een kleine opening ontstaat.
– Lossnijden: schuif een plastic plectrum langs alle randen om de lijm voorzichtig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de rechterkant, want daar lopen de kwetsbare verbindingskabels.
Ook bovenaan bevinden zich gevoelige Face ID- en sensormodules.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de rechterkant.
Het scherm draait dus naar rechts open.
Laat het scherm tegen iets rusten zodat de kabels niet strak komen te staan.
Klap nooit verder dan 90°.
————————————
Stap 3: Kabels losmaken
– Verwijder het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector los van de sensor-/Face ID-module (de kabel die naar boven loopt).
Nu is het scherm volledig verwijderd.
————————————
Stap 4: Onderdelen overzetten

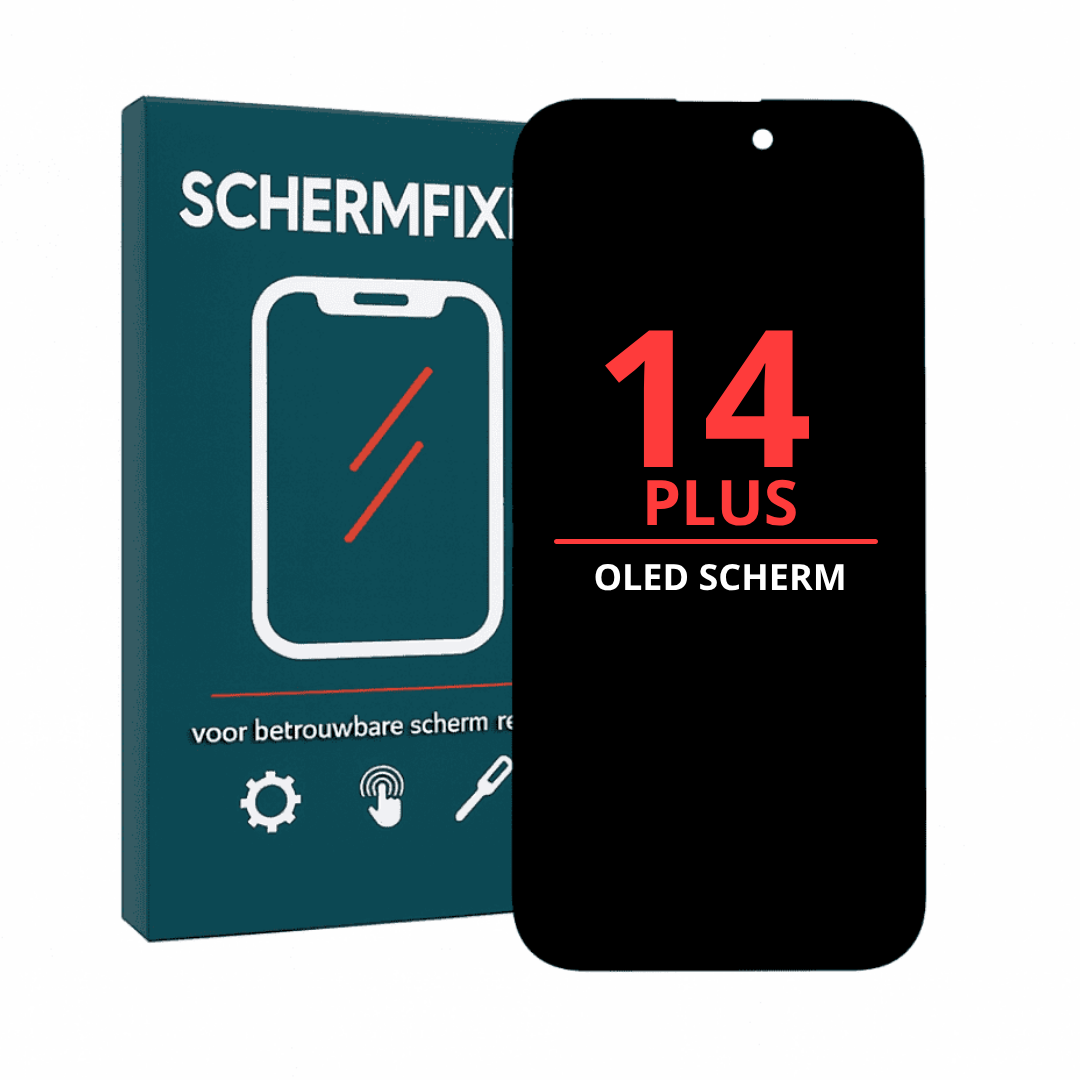

Het nieuwe scherm wordt geleverd zonder Face ID-/oorspeaker-/sensormodule. Je moet deze dus overzetten.
– Schroef de module aan de bovenkant van het oude scherm los.
– Verwarm het gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor, lichtsensor en overige componenten voorzichtig los.
– Plaats deze module op het nieuwe scherm en schroef deze weer vast.
Belangrijk:
– Face ID-hardware is extreem gevoelig en bij schade onherstelbaar. Werk daarom met uiterste precisie.
————————————
Stap 5: Montage
– Verwijder oude lijmresten van het frame.

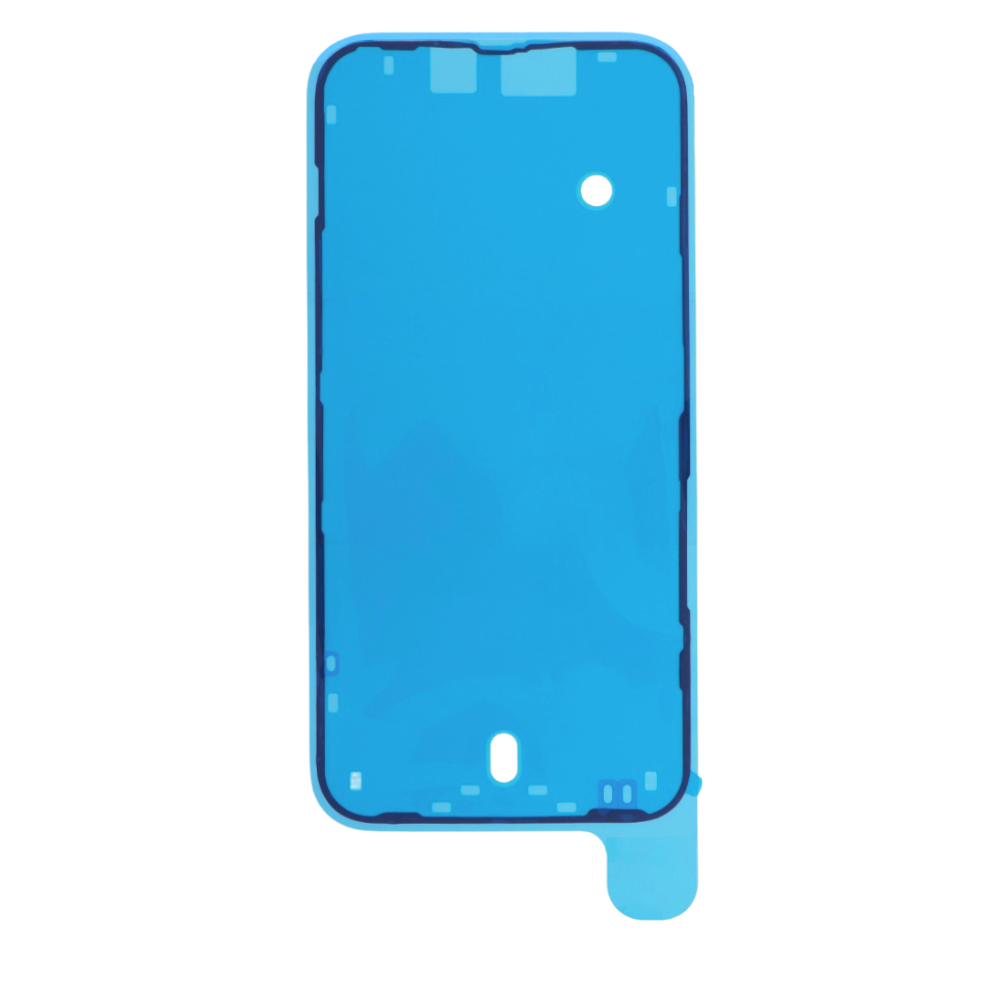

– Plaats indien aanwezig een nieuwe waterdichte framesticker.
– Sluit alle schermkabels én de overgezette sensormodule weer aan op het moederbord.
– Schroef alle metalen beschermplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of het scherm correct werkt.
– Werkt iets niet? Dan zit er waarschijnlijk een connector niet goed vast — klik deze opnieuw in.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant vast.
|
