Handleiding – iPhone 13 Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (buitenkant)
– Tri-point/Y-schroevendraaier (binnenkant)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de oplaadpoort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn zodat de waterdichte lijmlaag zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig tot er een kleine kier ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm voorzichtig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen kwetsbare verbindingskabels.
Ook aan de bovenkant zitten gevoelige Face ID-onderdelen.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Plaats het scherm zachtjes tegen iets aan zodat de kabels niet strak komen te staan.
Klap nooit verder dan 90° open om kabelschade te voorkomen.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen plaatje van de batterijconnector los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los van het moederbord.
– Verwijder vervolgens het plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector los van de sensor-/Face ID-module (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig verwijderd van de behuizing.
————————————
Stap 4: Onderdelen overzetten

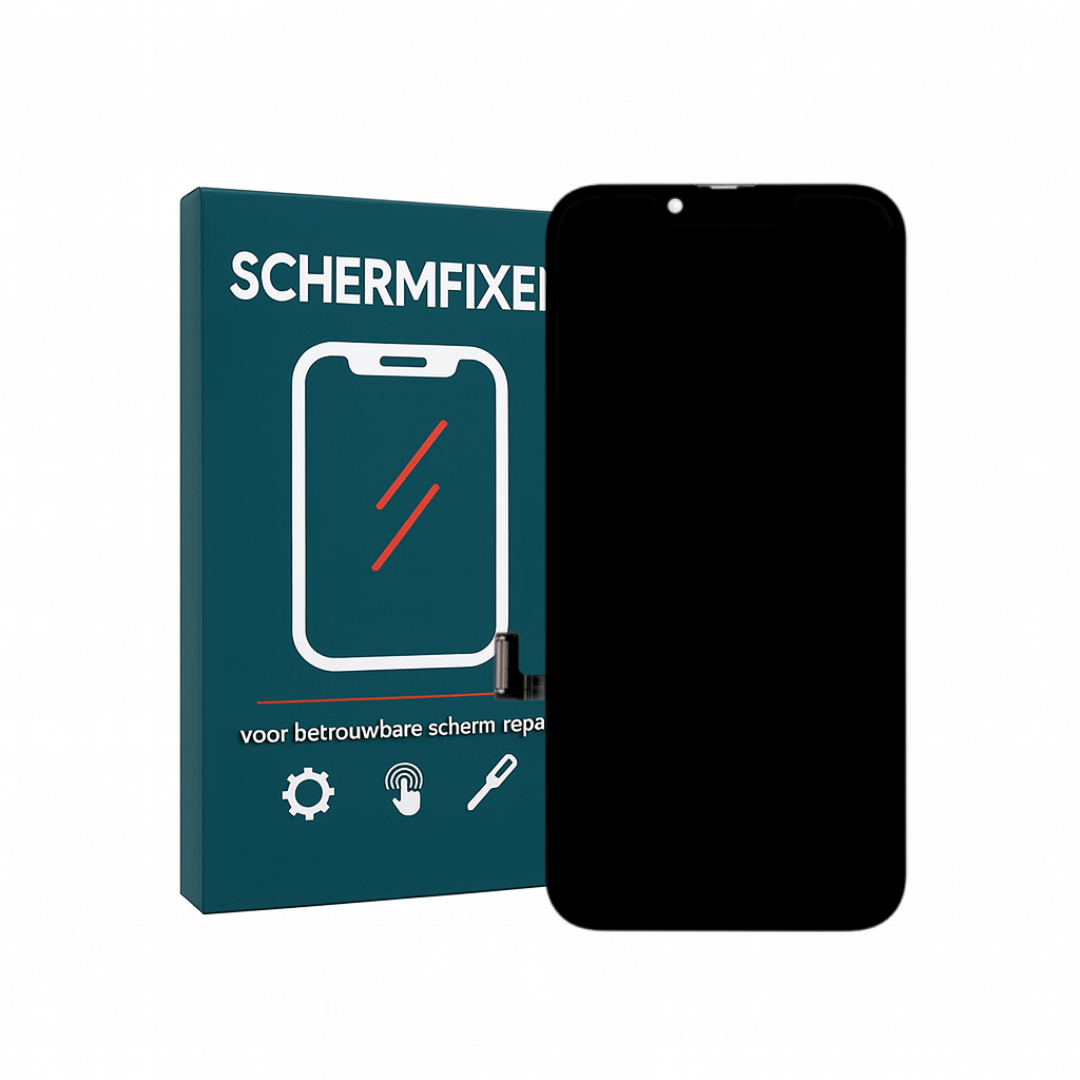

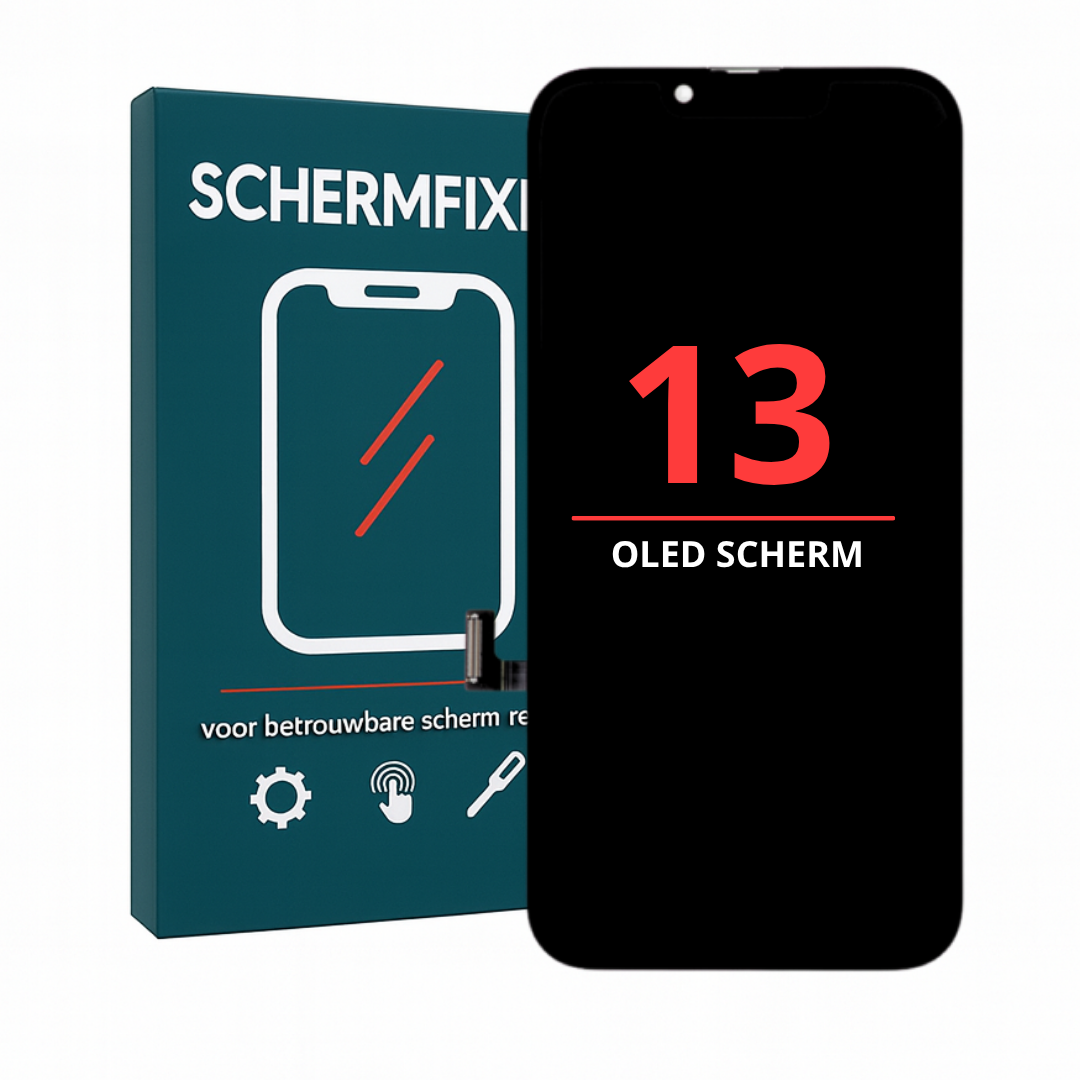

Nieuwe schermen worden kaal geleverd. Je moet de oorspeaker- en sensor-/Face ID-module overzetten van het oude scherm.
– Schroef de module aan de bovenkant van het oude scherm los.
– Verwarm het gebied eventueel licht om lijm los te maken.
– Wip de microfoon en sensoren (zoals licht- en nabijheidssensor) voorzichtig los.
– Plaats deze module op het nieuwe scherm en schroef deze vast.
Belangrijk:
– De Face ID-module is extreem gevoelig en niet te herstellen wanneer beschadigd. Werk dus nauwkeurig.
————————————
Stap 5: Montage
– Verwijder oude lijmresten uit het frame.

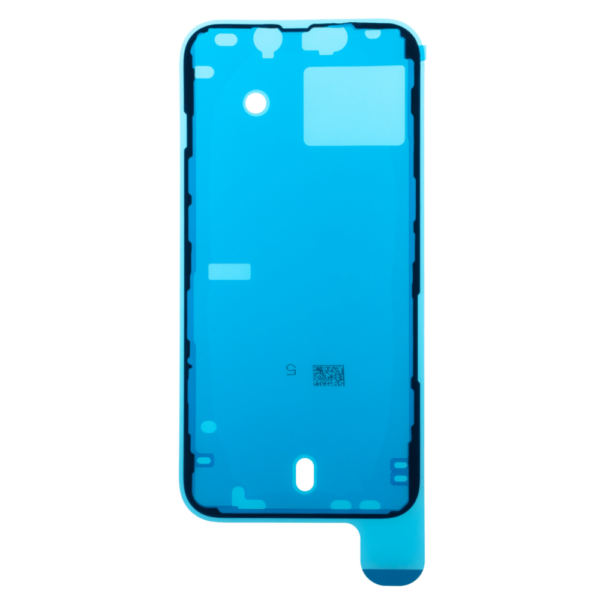

– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit de kabels van het nieuwe scherm én de overgezette sensormodule weer aan op het moederbord.
– Sluit als allerlaatste de batterij weer aan.
– Schroef alle metalen afdekplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of het scherm werkt.
– Werkt er iets niet? Vaak zit een connector dan niet goed vast — druk deze rustig na.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Plaats als laatste de twee pentalobe-schroeven terug aan de onderkant.
|
