Handleiding – iPhone 13 Pro Max Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, zoals een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de oplaadpoort) los en verwijder ze.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn, zodat de waterdichte lijm zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig omhoog tot er een kleine kier ontstaat.
– Lossnijden: schuif een plastic plectrum voorzichtig langs de randen om de lijm los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, daar lopen kwetsbare verbindingskabels van het scherm.
Ook bovenaan bevinden zich gevoelige Face ID-componenten.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm tegen iets aan zodat de kabels niet onder spanning komen te staan.
Klap nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen afdekplaatje over de batterijconnector los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los van het moederbord met een plastic tool.
– Verwijder vervolgens het metalen plaatje dat de schermconnectoren afdekt.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector los van de sensor-/Face ID-module (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten
Nieuwe schermen worden geleverd zonder sensormodule. Je moet dus de oorspeaker en Face ID-/sensormodule overzetten.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor en lichtsensor voorzichtig los.
– Plaats de complete module netjes op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID is extreem gevoelig. Beschadiging van deze module is permanent en niet te herstellen. Werk dus heel precies.
————————————
Stap 5: Montage
– Maak het frame schoon en verwijder alle oude lijmresten.

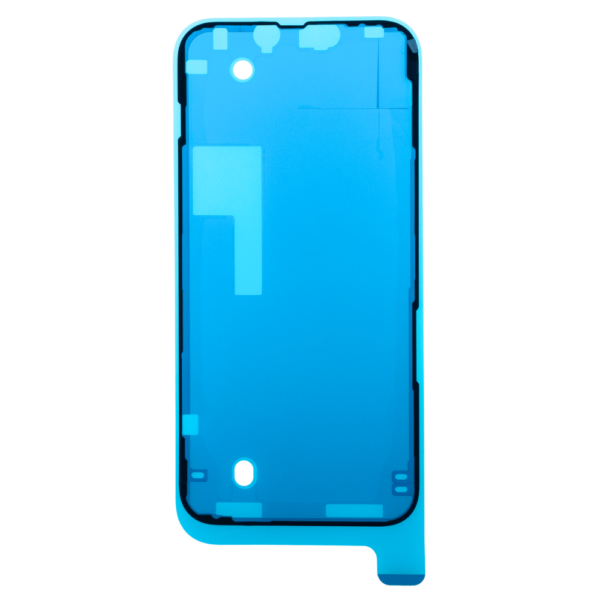

– Plaats indien aanwezig een nieuwe waterdichte framesticker.
– Sluit de schermkabels en de overgezette Face ID-/sensormodule aan op het moederbord.
– Sluit als allerlaatste de batterij opnieuw aan.
– Bevestig alle metalen afdekplaatjes weer op hun plek.
Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of het scherm goed functioneert.
– Werkt er iets niet? Dit komt meestal doordat een connector niet goed vastklikt — druk deze rustig nog eens na.
– Druk het scherm voorzichtig dicht, beginnend bij de bovenrand.
– Draai tot slot de twee pentalobe-schroeven aan de onderkant vast.
|
