Handleiding – iPhone 13 mini Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven naast de oplaadpoort los.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn om de waterdichte lijm zachter te maken.
– Kier maken: plaats de zuignap aan de onderkant van het scherm en trek voorzichtig omhoog tot er een kleine kier ontstaat.
– Lossnijden: schuif een plastic plectrum langs de randen om de lijm voorzichtig los te snijden.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant, want daar lopen kwetsbare verbindingskabels.
Ook aan de bovenkant van het scherm bevinden zich Face ID-componenten die gevoelig zijn voor schade.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm iets schuin zodat de kabels niet strak komen te staan.
Klap nooit verder dan 90°.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: schroef het metalen plaatje los dat de batterijconnector afdekt (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los van het moederbord.
– Verwijder vervolgens het metalen plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los.
– Maak tot slot de connector los van de sensor-/Face ID-module (de kabel boven in het scherm).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten
Nieuwe schermen worden kaal geleverd. Je moet de oorspeaker- en sensor-/Face ID-module van het oude scherm overzetten.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm dit gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor en lichtsensor voorzichtig los.
– Plaats de complete module netjes over op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is zeer gevoelig en onherstelbaar bij beschadiging. Werk dus uiterst nauwkeurig.
————————————
Stap 5: Montage
– Maak het frame schoon en verwijder alle oude lijmresten.

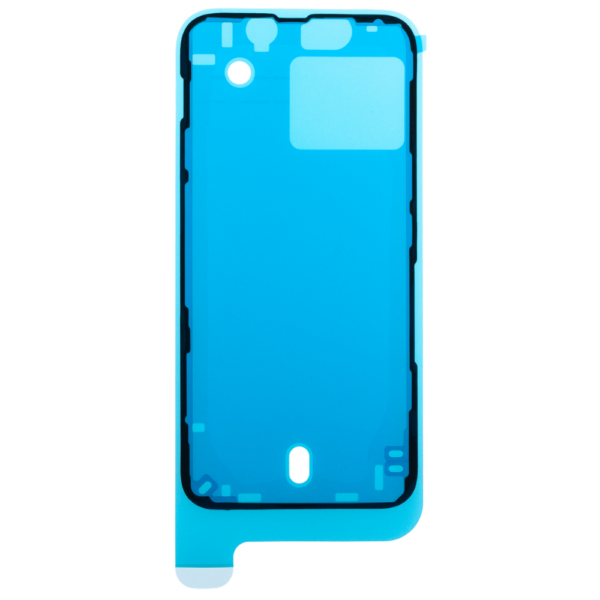

– Plaats een nieuwe waterdichte framesticker indien aanwezig.
– Sluit de schermkabels en de sensormodule van het nieuwe scherm aan op het moederbord.
– Sluit als allerlaatste de batterij aan.
– Bevestig alle metalen afdekplaatjes weer op hun plek.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of het scherm correct werkt.
– Werkt iets niet? Vaak is een connector niet volledig vastgeklikt — druk deze rustig opnieuw vast.
– Druk het scherm daarna voorzichtig dicht, beginnend bij de bovenrand. Je hoort lichte klikjes wanneer het scherm goed in het frame valt.
– Draai tot slot de twee pentalobe-schroeven aan de onderkant vast.
|
