Handleiding – iPhone 12 Pro Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe-schroevendraaier (buitenkant)
– Tri-point/Y-schroevendraaier (binnenkant)
– Kruiskop-schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de oplaadpoort) eruit.
– Lijm verzachten: verwarm de randen van het scherm lichtjes met een föhn zodat de waterdichte lijmlaag zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig totdat er een kleine opening ontstaat tussen glas en frame.
– Lossnijden: steek een plastic plectrum in de opening en snijd de lijm voorzichtig langs de randen door.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant — daar lopen kwetsbare verbindingskabels.
Ook bovenaan het scherm bevinden zich gevoelige Face ID-componenten.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant. Het scherm draait dus naar links open.
Zet het scherm tegen iets aan zodat de kabels niet strak komen te staan. Klap nooit verder dan 90° open om kabelschade te voorkomen.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: begin altijd met het loshalen van de batterij.
– Schroef het metalen afdekplaatje van de batterijconnector los (meestal Y-schroeven) en verwijder het plaatje.
– Wip de batterijconnector voorzichtig los van het moederbord.
– Verwijder vervolgens het plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector van de sensor-/Face ID-module los (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten

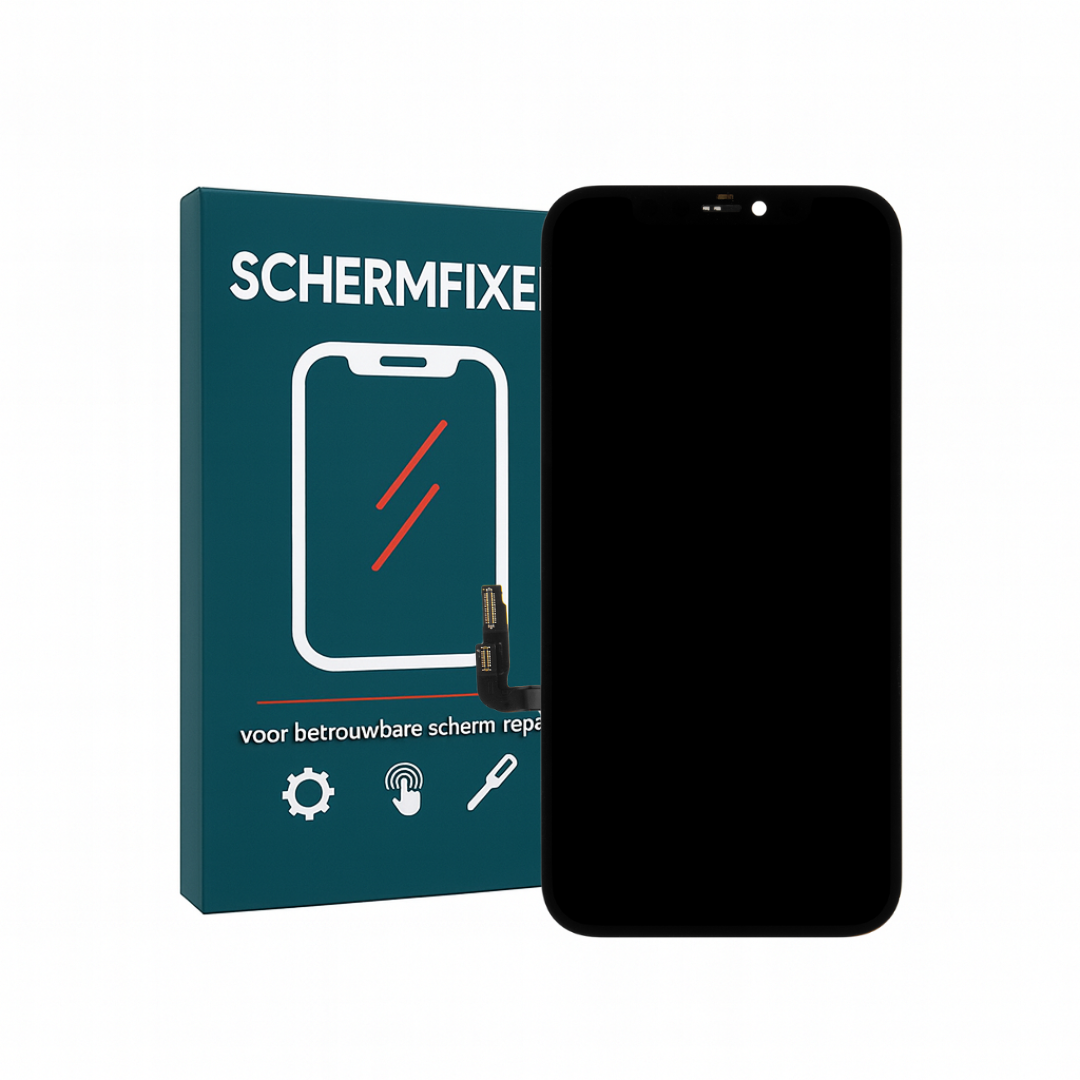

Nieuwe schermen worden meestal “kaal” geleverd. Je moet de oorspeaker en sensor-/Face ID-module van het oude scherm overzetten naar het nieuwe scherm.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm het gebied indien nodig licht, want onderdelen kunnen vastgelijmd zijn.
– Wip de microfoon en sensoren (zoals licht- en nabijheidssensor) voorzichtig los.
– Plaats de volledige module netjes op het nieuwe scherm en schroef deze weer vast.
Belangrijk:
– De Face ID-hardware is zeer kwetsbaar en niet te herstellen bij beschadiging. Werk met uiterste voorzichtigheid.
————————————
Stap 5: Montage
– Verwijder oude lijmresten van het frame.

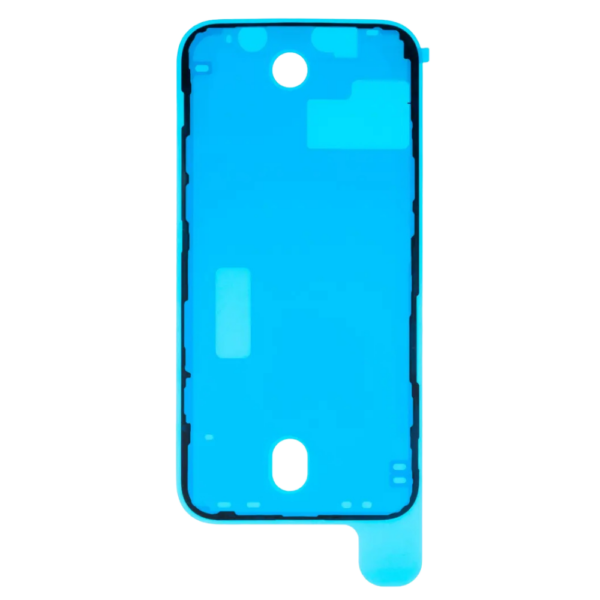

– Breng indien aanwezig een nieuwe waterdichte framesticker aan.
– Sluit alle kabels van het nieuwe scherm én de overgezette sensormodule aan op het moederbord.
– Sluit als allerlaatste de batterij aan.
– Plaats alle metalen afdekplaatjes terug.
Testen:
– Zet de iPhone aan of sluit hem aan op de oplader om te controleren of alles werkt.
– Werkt er iets niet? Dan zit er meestal een connector niet goed vast — druk deze rustig na.
– Druk het scherm daarna voorzichtig dicht, begin bij de bovenrand. Je hoort lichte klikjes wanneer het scherm in het frame valt.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant weer vast.
|
