Handleiding – iPhone 12 mini Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op schade of brandgevaar bij een beschadigde accu.
Benodigd gereedschap (inbegrepen in de budget & luxe reparatieset, behalve warmtebron):
– Pentalobe-schroevendraaier (buitenkant)
– Tri-point/Y-schroevendraaier (binnenkant)
– Kruiskop-schroevendraaier
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron, bijvoorbeeld een föhn
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: draai de twee pentalobe-schroeven aan de onderkant (naast de oplaadpoort) eruit.
– Lijm verzachten: verwarm de randen van het scherm voorzichtig met een föhn zodat de waterdichte lijmlaag zachter wordt.
– Kier maken: plaats de zuignap aan de onderzijde van het scherm en trek voorzichtig omhoog totdat er een kleine opening ontstaat.
– Lossnijden: steek een plastic plectrum langzaam in de opening en snijd de lijm langs de randen door.
Belangrijk: steek het plectrum niet te diep naar binnen aan de linkerkant — daar lopen de kwetsbare flexkabels van het scherm.
Ook bovenaan bevinden zich kwetsbare Face ID-componenten.
– Openklappen: klap het scherm open alsof het een boek, met de “rug” aan de linkerkant.
Het scherm draait dus naar links open.
Zet het scherm tegen iets aan zodat de kabels niet strak komen te staan, en klap het nooit verder dan 90° open.
————————————
Stap 3: Kabels losmaken
– Stroom eraf: begin altijd met het loshalen van de batterij.
– Schroef het metalen plaatje van de batterijconnector los (meestal Y-schroeven) en verwijder het.
– Wip de batterijconnector voorzichtig los van het moederbord.
– Verwijder vervolgens het metalen plaatje dat over de schermconnectoren zit.
– Klik alle schermkabels voorzichtig los van het moederbord.
– Maak tot slot de connector los van de sensor-/Face ID-module (de kabel bovenin het scherm).
Nu is het scherm volledig verwijderd van de behuizing.
————————————
Stap 4: Onderdelen overzetten

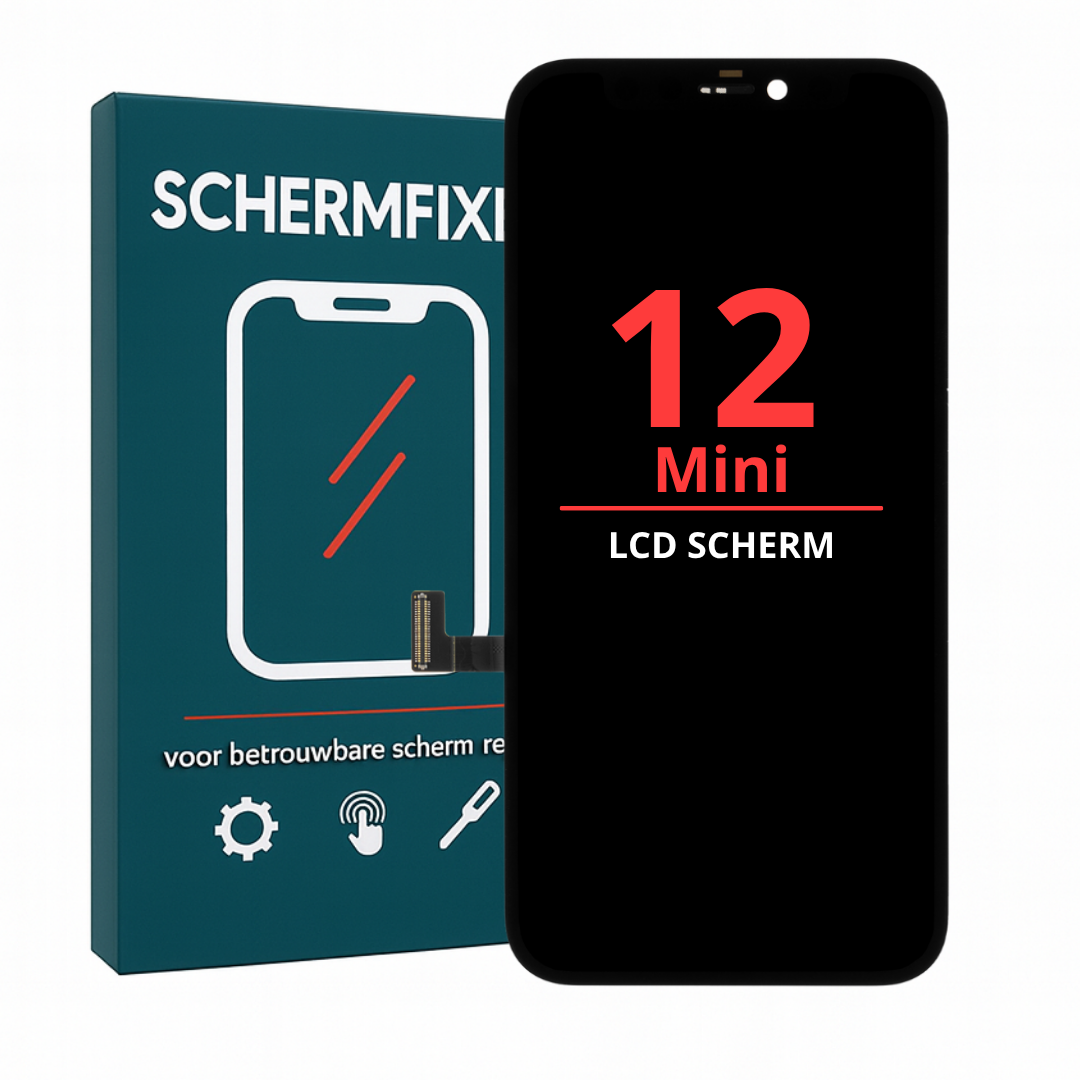

Nieuwe schermen worden meestal zonder oorspeaker- en sensormodule geleverd. Deze moet je dus overzetten.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm het gebied indien nodig licht om lijm los te maken.
– Wip de microfoon, nabijheidssensor en overige sensoren voorzichtig los.
– Plaats de module netjes op het nieuwe scherm en schroef deze vast.
Belangrijk:
– Face ID-hardware is extreem gevoelig en bij beschadiging permanent verloren. Werk dus zeer zorgvuldig.
————————————
Stap 5: Montage
– Maak het frame schoon en verwijder oude lijmresten.

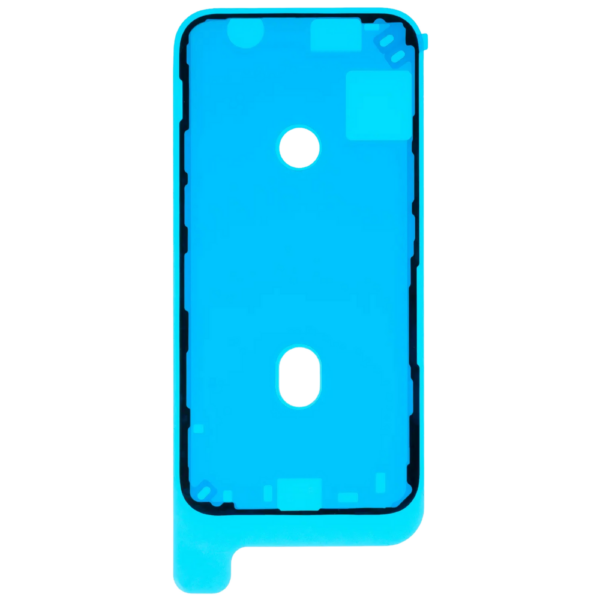

– Plaats een nieuwe waterdichte framesticker indien beschikbaar.
– Sluit alle schermkabels en de sensormodule aan op het moederbord.
– Sluit als allerlaatste de batterij aan.
– Plaats alle metalen afdekplaatjes terug.
Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of het scherm correct werkt.
– Werkt iets niet? Meestal zit een connector niet volledig vast — druk deze rustig na.
– Druk het scherm vervolgens voorzichtig dicht, beginnend bij de bovenrand.
– Bevestig als laatste de twee pentalobe-schroeven aan de onderkant.
|
