Handleiding – iPhone 11 Pro Max Schermvervanging
Stap 1: Voorbereiding
– Zorg dat de telefoon volledig is uitgeschakeld.
– Het is veiliger als de batterij bijna leeg is (onder ±25%). Dit vermindert het risico op brandgevaar bij een eventuele beschadiging van de accu.
Benodigd gereedschap (inbegrepen in de budget en luxe reparatieset, behalve de warmtebron):
– Pentalobe schroevendraaier (voor de buitenkant)
– Tri-point/Y-kop schroevendraaier (voor binnenin)
– Kruiskop schroevendraaier (voor binnenin)
– Zuignap
– Plastic plectrums / openingstools
Niet inbegrepen:
– Warmtebron (zoals een föhn)
————————————
Stap 2: Het toestel openen
– Schroeven verwijderen: Draai de twee stervormige schroefjes aan de onderkant (naast de laadpoort) eruit.
– Lijm verzachten: Verwarm de randen van het scherm lichtjes met een föhn. Hierdoor wordt de waterdichte lijmlaag zachter.
– Kier maken: Zet de zuignap op het scherm en trek voorzichtig totdat er een kleine opening ontstaat tussen glas en frame.
– Lossnijden: Steek een plastic plectrum voorzichtig in de opening en beweeg dit langs de randen om de lijm door te snijden.
Belangrijk: Steek het plectrum niet te diep naar binnen aan de rechterkant — hier zitten de kwetsbare verbindingskabels.
Dit geldt ook voor de bovenzijde van het scherm bij de Face ID-module.
– Openklappen: Klap het scherm open alsof het een boek, met de “rug” aan de rechterkant. Het scherm draait dus naar rechts open.
Zet het scherm tegen iets aan zodat de kabels niet strak komen te staan, en klap het nooit verder dan 90° open om kabelschade te voorkomen.
————————————
Stap 3: Kabels losmaken
Voordat je verdergaat, moet de stroom eraf.
– Batterij: Schroef het afdekplaatje van de batterijconnector los (meestal Y-schroeven) en verwijder het.
Wip daarna de batterijconnector voorzichtig los van het moederbord met een plastic tool.
– Scherm: Schroef het metalen plaatje los dat over de schermconnectoren zit en verwijder het.
Klik vervolgens alle schermkabels voorzichtig los van het moederbord.
– Sensoren: Maak tot slot de connector los van de sensor-/Face ID-module (de kabel die naar de bovenkant van het scherm loopt).
Nu is het scherm volledig los van de behuizing.
————————————
Stap 4: Onderdelen overzetten
Nieuwe schermen worden kaal geleverd. Je moet de oorspeaker en sensor-/Face ID-module overzetten van het oude scherm op het nieuwe scherm.
– Schroef de complete module aan de bovenkant van het oude scherm los.
– Verwarm het gebied indien nodig licht, omdat sensoren vaak vastgelijmd zitten.
– Wip de microfoon en sensoren (zoals licht- en nabijheidssensor) voorzichtig los.
– Plaats de complete module netjes op het nieuwe scherm en schroef deze vast.
Belangrijk:
– De Face ID-hardware is extreem gevoelig; beschadiging is onherstelbaar. Werk daarom rustig en zorgvuldig.
————————————
Stap 5: Montage
– Verwijder alle oude lijmresten van het frame.

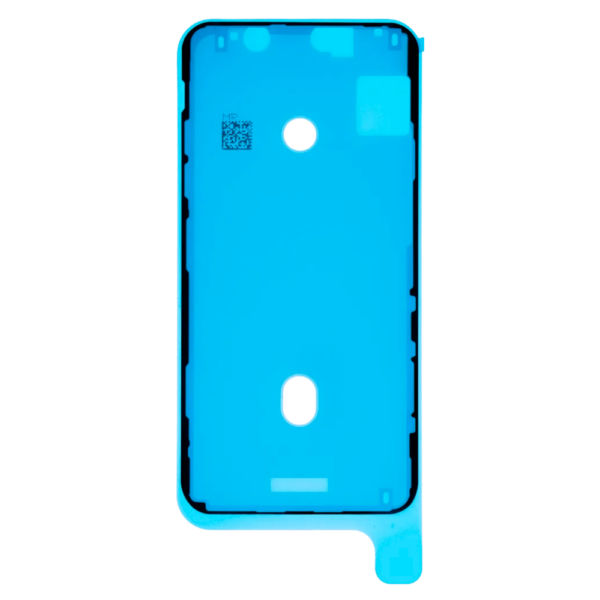

– Plaats indien aanwezig een nieuwe waterdichte framesticker.
– Sluit de kabels van het nieuwe scherm én de overgezette sensormodule weer aan op het moederbord.
– Sluit als allerlaatste de batterij weer aan.
– Schroef alle metalen afdekplaatjes terug op hun plek.
Testen:
– Zet de telefoon aan of sluit hem aan op de oplader om te controleren of het nieuwe scherm goed functioneert.
– Werkt er iets niet? Meestal zit een connector dan niet volledig vast. Druk ze voorzichtig nog eens goed aan.
– Druk het scherm daarna voorzichtig dicht, begin bij de bovenrand. Je hoort “klikjes” terwijl het scherm in het frame valt.
– Draai als laatste de twee pentalobe-schroeven aan de onderkant weer vast.
|
